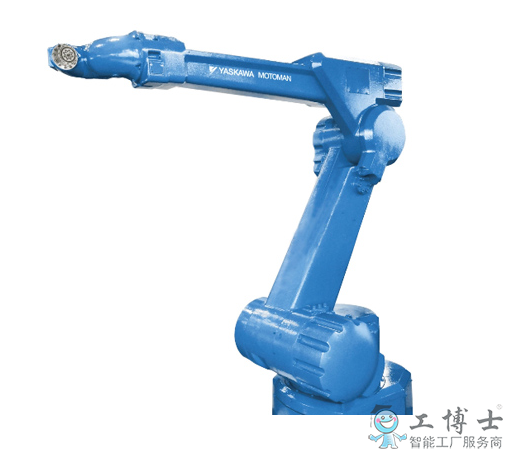

安川EPX2750-(Lemma型)喷涂机器人


品牌: 安川
负载: 10kg
臂展: 2729m
控制柜: NX100
所在地: 上海
有效期至: 长期有效
最后更新: 2019-03-13 14:16
浏览次数: 43

公司基本资料信息
详细说明

产品概括

Lemma型合适前面・平面传送带同步跟踪的喷涂方式!

6轴垂直多关节
负载:10Kg
动态范围:2729mm
控制柜:NX100
用途:搬运、喷涂



产品详情

正面无奇异点的腕部构造,使得同步跟踪喷涂的市教作业变得更加轻松;通过配置小型控制柜,节省了空间。

机器人型号 EPX2750(Lemma型)
适用控制柜 NX100
设置 F
自由度 6
可搬质量 10kg
垂直伸长度 3758mm
水平伸长度 2729mm
重复定位精度*2 ±0.5mm
动作范围 S轴(旋转) -150° ~ +150°
L轴(下臂) -40° ~ +90°
U轴(上臂) -10° ~ +168°
R轴(手腕旋转) -260° ~ +260° *5
B轴(手腕摆动) -270° ~ +270°
T轴(手腕回转) -260° ~ +260°
*大速度 S轴(旋转) 124°/s
L轴(下臂) 127°/s
U轴(上臂) 112°/s
R轴(手腕旋转) 360°/s
B轴(手腕摆动) 360°/s
T轴(手腕回转) 360°/s
容许力矩 R轴(手腕旋转)
30.4N.m
B轴(手腕摆动) 19.6N.m
T轴(手腕回转) 9.8N.m
容许惯性力矩
(GD2/4)
R轴(手腕旋转) 0.97kg.m2
B轴(手腕摆动) 0.40kg.m2
T轴(手腕回转) 0.10kg.m2
本体质量
560kg
电源容量*3 5.0kVA

*1:F=置地式,W=挂壁式,C=倒挂式,S=支架式(挂壁式时,S轴的动作会有限制,请注意。)

*2:JIS B 8432为基准。

*3:因用途,动作模式而异。

*4:但是,在+5°~+10°的动作范围内,R轴的动作范围会有-260°~-65°,+60°~+260°的限制。

*5:但是,在-145°~-20°,+215°~+260°的动作范围内,B轴的动作范围会有-195°~+15°的限制。

*6:-40°~+180°(S轴:-90°~+90°

       -40°~+120°(S轴:+90°~+120°

       -40°~+120°(S轴:-90°~-90°
